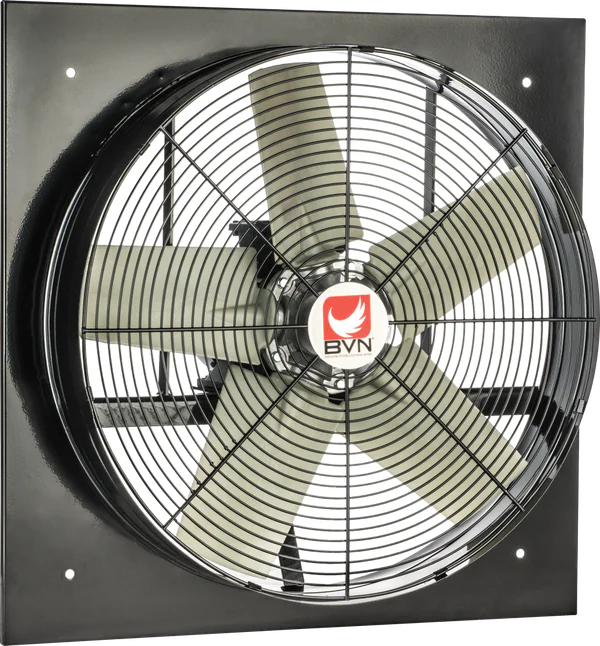

Настенный промышленный осевой вентилятор B5PAT 500, Ø500 мм

Настенный промышленный осевой вентилятор B5PAT 500, Ø500 мм. Характеристики: 8500 м³/ч, 300 Па, 550 Вт, 400 В · 3 фазы · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): B5PAT 500
Серия: B5PA
Цена: 92 822,47 ₽ с НДС

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 8500 м³/ч
Полное давление Pt (макс.): 300 Па
Частота вращения: 1365 об/мин

Электрические характеристики

Питание: 400 В · 3 фазы · 50 Гц
Потребляемая мощность: 550 Вт
Номинальный ток: 1.6 А
Класс изоляции: Класс F
Класс энергоэффективности: IE2

Двигатель

Тип двигателя: AC асинхронный
Защита двигателя: TEFC
Число полюсов: 4 полюса
Класс защиты IP: IP55

Шумовые характеристики

Уровень звукового давления Lpa: 68 дБ(А) / 3 м

Конструкция и габариты

Диаметр / профиль: Ø500 мм
Масса изделия: 16.6 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +40 °C

Упаковка и логистика

Габариты упаковки (Д×Ш×В): 620×620×400 мм
Масса брутто: 30 кг
Код ТН ВЭД: 841459259000

Документы

Документ о соответствии: Указан в документах этой модели

Описание B5PAT 500

Настенный промышленный осевой вентилятор B5PAT 500, Ø500 мм.

Параметры выбора

Ориентиры для выбора B5PAT 500: Производительность Q (макс.) — 8500 м³/ч; Полное давление Pt (макс.) — 300 Па; Диаметр / профиль — Ø500 мм; Питание — 400 В · 3 фазы · 50 Гц; Потребляемая мощность — 550 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены B5PAM 500 (Производительность Q (макс.) — 8500 м³/ч; Полное давление Pt (макс.) — 300 Па) и B5PAM 600 (Производительность Q (макс.) — 14000 м³/ч; Полное давление Pt (макс.) — 350 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

Для B5PAT 500 опубликованы: CAD-файл, габаритный чертёж, документ о соответствии, габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.
