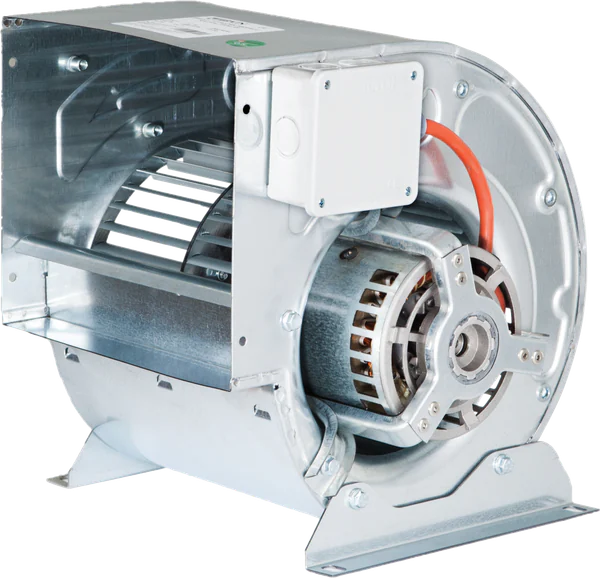

Радиальный вентилятор двустороннего всасывания с вперёд загнутыми лопатками BDD 10-10, Ø333 мм

Радиальный вентилятор двустороннего всасывания с вперёд загнутыми лопатками BDD 10-10, Ø333 мм. Характеристики: 3425 м³/ч, 445 Па, 600 Вт, 230 В · 1 фаза · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): BDD 10-10
Серия: BDD
Цена: 73 855,87 ₽ с НДС

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 3425 м³/ч
Полное давление Pt (макс.): 445 Па
Частота вращения: 1380 об/мин

Электрические характеристики

Питание: 230 В · 1 фаза · 50 Гц
Потребляемая мощность: 600 Вт
Номинальный ток: 4.2 А
Конденсатор: 20 мкФ · 400 В
Класс изоляции: Класс B

Двигатель

Тип двигателя: AC асинхронный
Число полюсов: 4 полюса
Класс защиты IP: IP54

Шумовые характеристики

Уровень звукового давления Lpa: 66 дБ(А) / 3 м

Конструкция и габариты

Диаметр / профиль: Ø333 мм
Габариты: L 386 мм
Масса изделия: 15 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +40 °C

Упаковка и логистика (ориентир.)

Габариты упаковки (Д×Ш×В): 350×405×365 мм
Масса брутто: 25 кг

Описание BDD 10-10

Радиальный вентилятор двустороннего всасывания с вперёд загнутыми лопатками BDD 10-10, Ø333 мм.

Параметры выбора

Ориентиры для выбора BDD 10-10: Производительность Q (макс.) — 3425 м³/ч; Полное давление Pt (макс.) — 445 Па; Диаметр / профиль — Ø333 мм; Питание — 230 В · 1 фаза · 50 Гц; Потребляемая мощность — 600 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены BDD 7-7 (Производительность Q (макс.) — 1800 м³/ч; Полное давление Pt (макс.) — 250 Па) и BDD 9-9 (Производительность Q (макс.) — 2875 м³/ч; Полное давление Pt (макс.) — 480 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

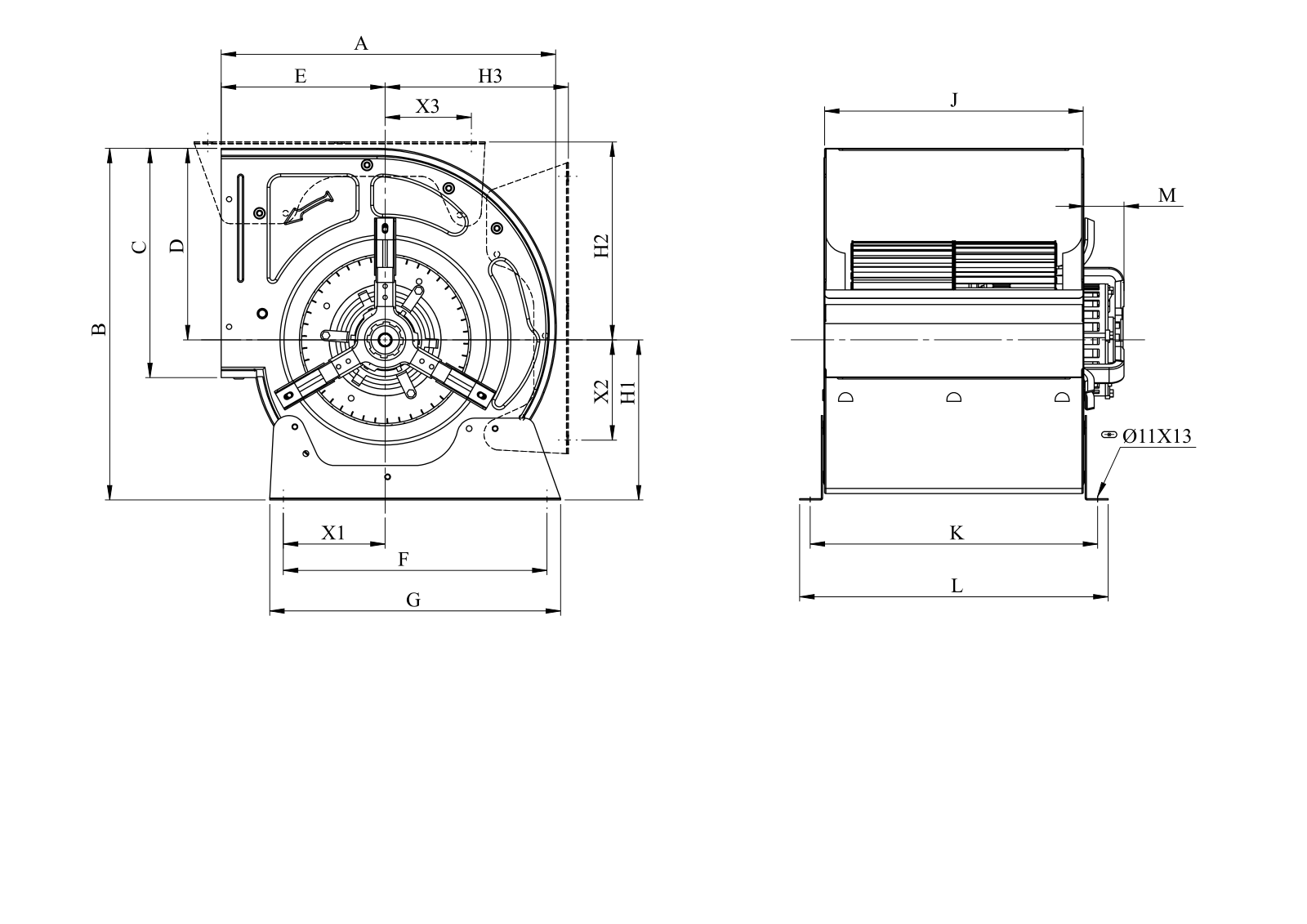

Для BDD 10-10 опубликованы: габаритный чертёж, габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.
