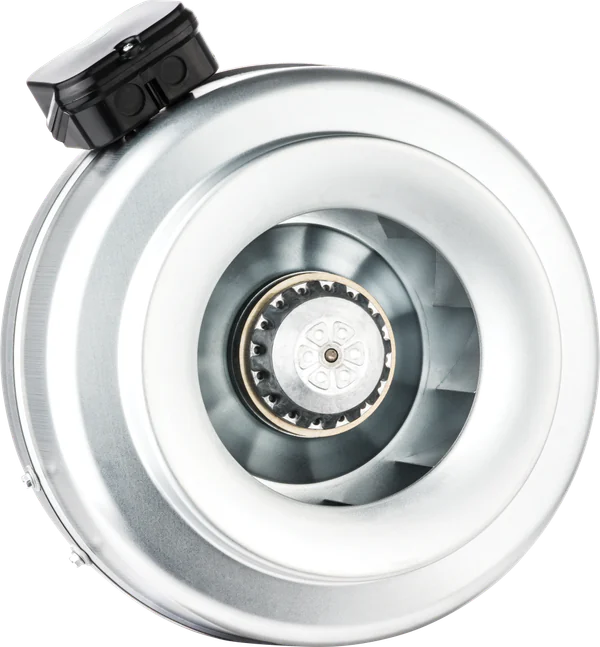

Круглый канальный вентилятор BDTX 200 A, Ø200 мм

Круглый канальный вентилятор BDTX 200 A, Ø200 мм. Характеристики: 735 м³/ч, 400 Па, 90 Вт, 230 В · 1 фаза · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): BDTX 200 A
Серия: BDTX
Цена: 18 128,45 ₽ с НДС

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 735 м³/ч
Полное давление Pt (макс.): 400 Па
Частота вращения: 2300 об/мин

Электрические характеристики

Питание: 230 В · 1 фаза · 50 Гц
Потребляемая мощность: 90 Вт
Номинальный ток: 0.43 А
Конденсатор: 2.5 мкФ · 400 В
Класс изоляции: Класс B

Двигатель

Тип двигателя: AC асинхронный
Защита двигателя: TEAO
Число полюсов: 2 полюса
Класс защиты IP: IP44

Шумовые характеристики

Уровень звукового давления Lpa: 46 дБ(А) / 3 м

Конструкция и габариты

Материал корпуса: оцинкованная сталь
Материал крыльчатки: оцинкованная сталь
Диаметр / профиль: Ø200 мм
Масса изделия: 4.4 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +55 °C

Упаковка и логистика

Габариты упаковки (Д×Ш×В): 350×400×255 мм
Масса брутто: 6,02 кг
Код ТН ВЭД: 841459359000

Документы

Документ о соответствии: Указан в документах этой модели

Описание BDTX 200 A

Круглый канальный вентилятор BDTX 200 A, Ø200 мм.

Параметры выбора

Ориентиры для выбора BDTX 200 A: Производительность Q (макс.) — 735 м³/ч; Полное давление Pt (макс.) — 400 Па; Диаметр / профиль — Ø200 мм; Питание — 230 В · 1 фаза · 50 Гц; Потребляемая мощность — 90 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены BDTX 150 (Производительность Q (макс.) — 422 м³/ч; Полное давление Pt (макс.) — 315 Па) и BDTX 160 (Производительность Q (макс.) — 440 м³/ч; Полное давление Pt (макс.) — 310 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

Для BDTX 200 A опубликованы: руководство или паспорт, BIM-модель Revit, CAD-файл, габаритный чертёж, документ о соответствии, габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.
