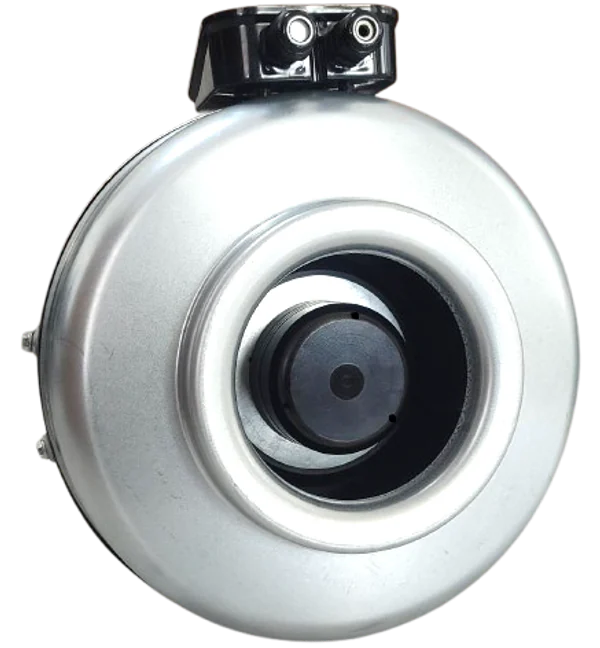

Круглый канальный вентилятор BDTX EC 100, Ø100 мм

Круглый канальный вентилятор BDTX EC 100, Ø100 мм. Характеристики: 360 м³/ч, 700 Па, 140 Вт, 230 В · 1 фаза · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): BDTX EC 100
Серия: BDTX-EC
Цена: 36 580,73 ₽ с НДС

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 360 м³/ч
Полное давление Pt (макс.): 700 Па
Частота вращения: 3900 об/мин

Электрические характеристики

Питание: 230 В · 1 фаза · 50 Гц
Потребляемая мощность: 140 Вт
Номинальный ток: 1.25 А
Класс изоляции: Класс F

Двигатель

Тип двигателя: EC бесколлекторный
Защита двигателя: TEAO
Число полюсов: 2 полюса
Класс защиты IP: IP55

Шумовые характеристики

Уровень звукового давления Lpa: 44 дБ(А) / 3 м

Конструкция и габариты

Материал корпуса: оцинкованная сталь
Материал крыльчатки: оцинкованная сталь
Диаметр / профиль: Ø100 мм
Масса изделия: 2.5 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +55 °C

Упаковка и логистика

Габариты упаковки (Д×Ш×В): 260×315×230 мм
Масса брутто: 2,5 кг
Код ТН ВЭД: 841459959000

Описание BDTX EC 100

Круглый канальный вентилятор BDTX EC 100, Ø100 мм.

Параметры выбора

Ориентиры для выбора BDTX EC 100: Производительность Q (макс.) — 360 м³/ч; Полное давление Pt (макс.) — 700 Па; Диаметр / профиль — Ø100 мм; Питание — 230 В · 1 фаза · 50 Гц; Потребляемая мощность — 140 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены BDTX EC 125 (Производительность Q (макс.) — 500 м³/ч; Полное давление Pt (макс.) — 660 Па) и BDTX EC 150 (Производительность Q (макс.) — 620 м³/ч; Полное давление Pt (макс.) — 680 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

Для BDTX EC 100 опубликованы: габаритный чертёж, габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.
