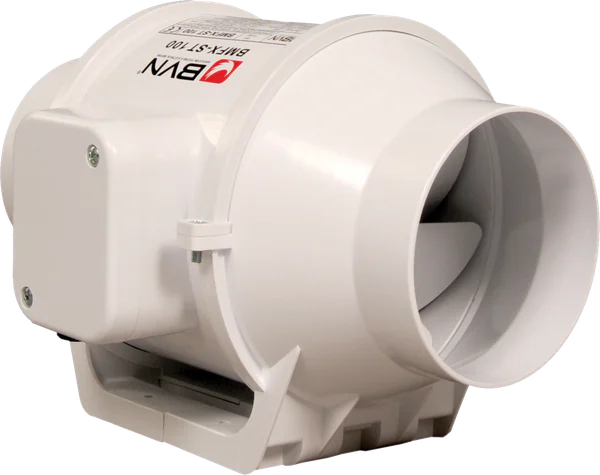

Диагональный канальный вентилятор (mixed-flow) BMFX 150/2V, Ø150 мм

Диагональный канальный вентилятор (mixed-flow) BMFX 150/2V, Ø150 мм. Характеристики: 540 м³/ч, 296 Па, 40 Вт, 230 В · 1 фаза · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): BMFX 150/2V
Серия: BMFX
Цена: Цена по запросу

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 540 м³/ч
Полное давление Pt (макс.): 296 Па
Частота вращения: 2550 об/мин

Электрические характеристики

Питание: 230 В · 1 фаза · 50 Гц
Потребляемая мощность: 40 Вт
Номинальный ток: 0.22 А
Конденсатор: 1.2 мкФ · 400 В
Класс изоляции: Класс B

Двигатель

Тип двигателя: AC асинхронный
Защита двигателя: TEAO
Число полюсов: 2 полюса
Класс защиты IP: IP44

Шумовые характеристики

Уровень звукового давления Lpa: 33 дБ(А) / 3 м

Конструкция и габариты

Диаметр / профиль: Ø150 мм
Габариты: H 60 мм
Масса изделия: 2.7 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +40 °C

Упаковка и логистика (ориентир.)

Габариты упаковки (Д×Ш×В): 235×330×235 мм
Масса брутто: 2,7 кг
Код ТН ВЭД: 841459959000

Документы

Документ о соответствии: Указан в документах этой модели

Описание BMFX 150/2V

Диагональный канальный вентилятор (mixed-flow) BMFX 150/2V, Ø150 мм.

Параметры выбора

Ориентиры для выбора BMFX 150/2V: Производительность Q (макс.) — 540 м³/ч; Полное давление Pt (макс.) — 296 Па; Диаметр / профиль — Ø150 мм; Питание — 230 В · 1 фаза · 50 Гц; Потребляемая мощность — 40 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены BMFX-ST 125/2V (Производительность Q (макс.) — 218 м³/ч; Полное давление Pt (макс.) — 105 Па) и BMFX 125/2V (Производительность Q (макс.) — 300 м³/ч; Полное давление Pt (макс.) — 137 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

Для BMFX 150/2V опубликованы: BIM-модель Revit, габаритный чертёж, руководство или паспорт, документ о соответствии, габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.
