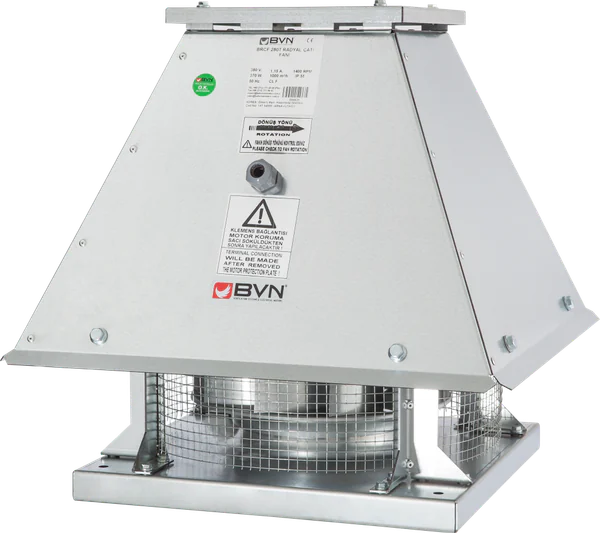

Крышный центробежный EC-вентилятор с горизонтальным выбросом BRCF-EC 3T 710S, Ø800 мм

Крышный центробежный EC-вентилятор с горизонтальным выбросом BRCF-EC 3T 710S, Ø800 мм. Характеристики: 20000 м³/ч, 450 Па, 2200 Вт, 400 В · 3 фазы · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): BRCF-EC 3T 710S
Серия: BRCF EC
Цена: Цена по запросу

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 20000 м³/ч
Полное давление Pt (макс.): 450 Па
Частота вращения: 750 об/мин

Электрические характеристики

Питание: 400 В · 3 фазы · 50 Гц
Потребляемая мощность: 2200 Вт
Класс изоляции: Класс F

Двигатель

Тип двигателя: EC бесколлекторный
Защита двигателя: TEAO
Число полюсов: 8 полюсов
Класс защиты IP: IP55

Шумовые характеристики

Уровень звукового давления Lpa: 62 дБ(А) / 3 м

Конструкция и габариты

Диаметр / профиль: Ø800 мм
Масса изделия: 120 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +55 °C

Упаковка и логистика (ориентир.)

Габариты упаковки (Д×Ш×В): 1270×1270×1200 мм
Масса брутто: 150 кг
Код ТН ВЭД: 841459959000

Описание BRCF-EC 3T 710S

Крышный центробежный EC-вентилятор с горизонтальным выбросом BRCF-EC 3T 710S, Ø800 мм.

Параметры выбора

Ориентиры для выбора BRCF-EC 3T 710S: Производительность Q (макс.) — 20000 м³/ч; Полное давление Pt (макс.) — 450 Па; Диаметр / профиль — Ø800 мм; Питание — 400 В · 3 фазы · 50 Гц; Потребляемая мощность — 2200 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены BRCF-EC 3T 400M (Производительность Q (макс.) — 5000 м³/ч; Полное давление Pt (макс.) — 600 Па) и BRCF-EC 3T 500S (Производительность Q (макс.) — 7000 м³/ч; Полное давление Pt (макс.) — 410 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

Для BRCF-EC 3T 710S опубликованы: габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.

Документы модели BRCF-EC 3T 710S

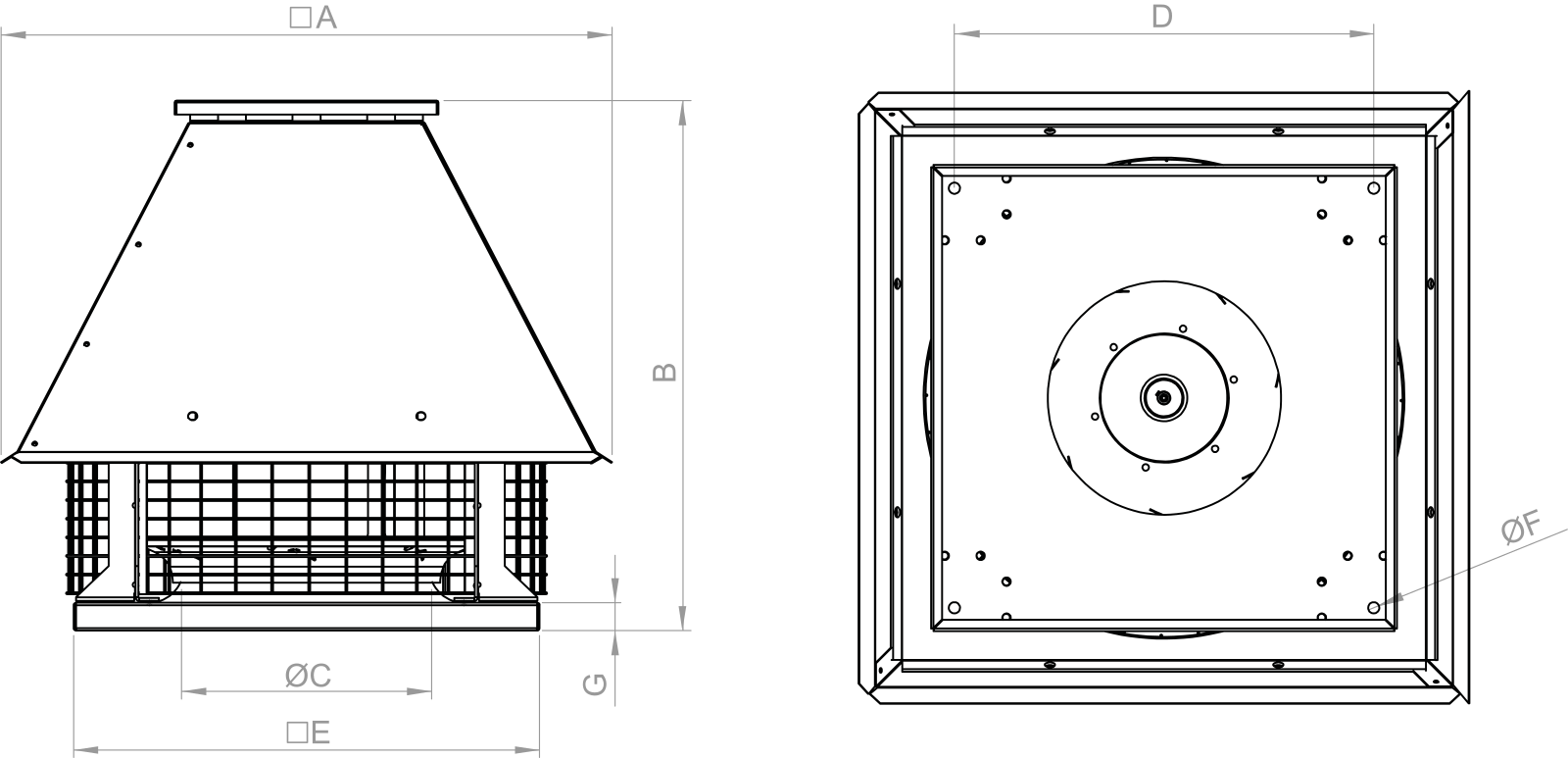

Габаритный чертёж — BRCF-EC 3T 710S
