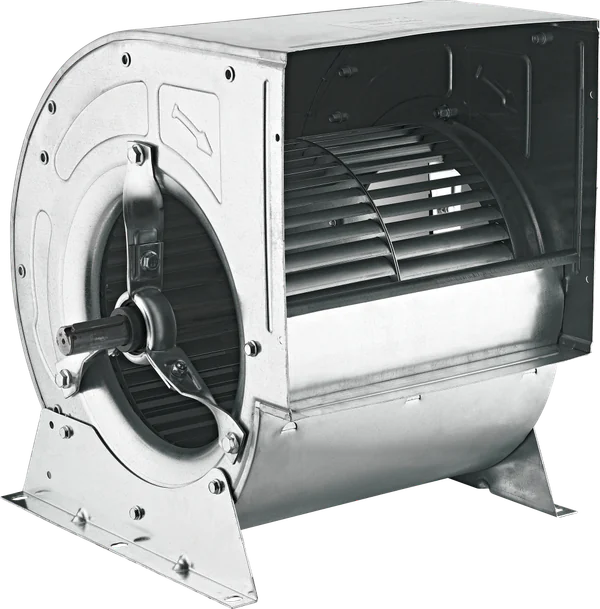

Радиальный вентилятор двустороннего всасывания с ремённым приводом BRV 12-12

Радиальный вентилятор двустороннего всасывания с ремённым приводом BRV 12-12. Характеристики: 12000 м³/ч, 550 Па, 2200 Вт, 400 В · 3 фазы · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): BRV 12-12
Серия: BRV
Цена: 62 945,21 ₽ с НДС

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 12000 м³/ч
Полное давление Pt (макс.): 550 Па
Частота вращения: 1000 об/мин

Электрические характеристики

Питание: 400 В · 3 фазы · 50 Гц
Потребляемая мощность: 2200 Вт
Класс изоляции: Класс F
Класс энергоэффективности: IE2

Двигатель

Тип двигателя: AC асинхронный
Защита двигателя: TEFC
Число полюсов: 6 полюсов
Класс защиты IP: IP55

Конструкция и габариты

Диаметр / профиль: Ø29 мм
Габариты: L 453 мм
Масса изделия: 15.5 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +60 °C

Упаковка и логистика

Габариты упаковки (Д×Ш×В): 585×525×555 мм
Масса брутто: 20,1 кг
Код ТН ВЭД: 841459359000

Описание BRV 12-12

Радиальный вентилятор двустороннего всасывания с ремённым приводом BRV 12-12.

Параметры выбора

Ориентиры для выбора BRV 12-12: Производительность Q (макс.) — 12000 м³/ч; Полное давление Pt (макс.) — 550 Па; Диаметр / профиль — Ø29 мм; Питание — 400 В · 3 фазы · 50 Гц; Потребляемая мощность — 2200 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены BRV-K 9-9 (Производительность Q (макс.) — 8500 м³/ч; Полное давление Pt (макс.) — 900 Па) и BRV-K 10-10 (Производительность Q (макс.) — 10000 м³/ч; Полное давление Pt (макс.) — 750 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

Для BRV 12-12 опубликованы: габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.

Документы модели BRV 12-12

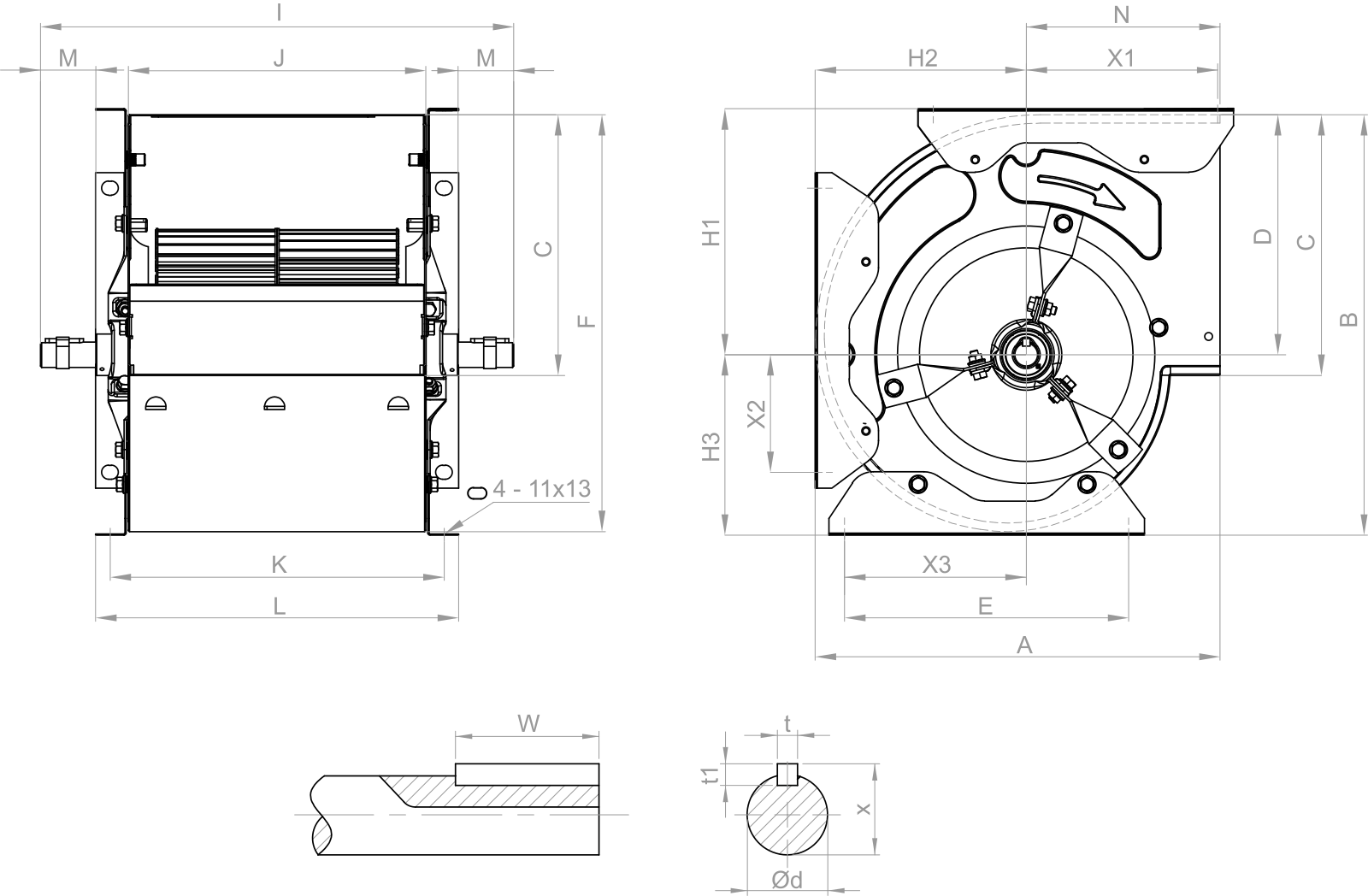

Габаритный чертёж — BRV 12-12
