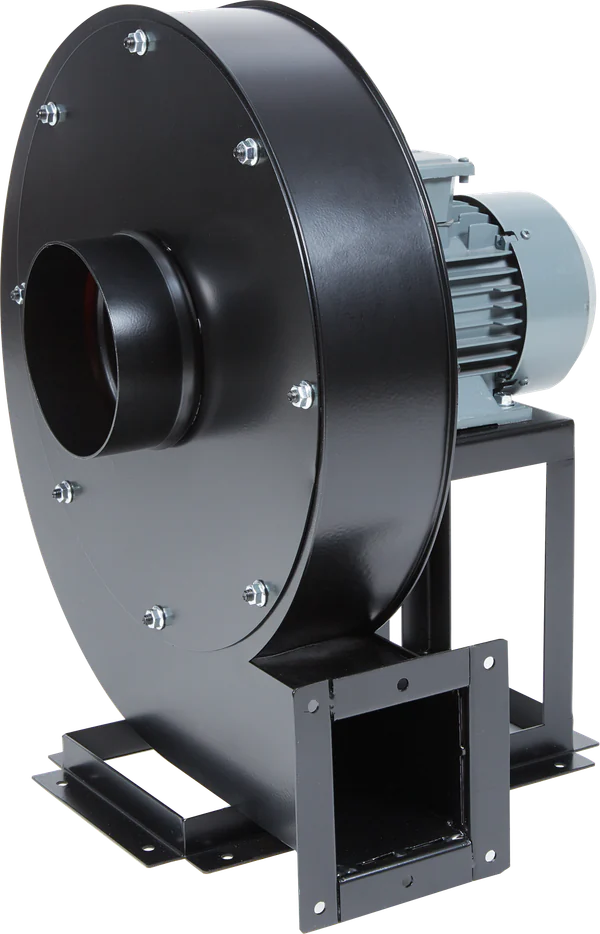

Радиальный вентилятор среднего давления с прямыми лопатками ORB 9 T, Ø200 мм

Радиальный вентилятор среднего давления с прямыми лопатками ORB 9 T, Ø200 мм. Характеристики: 4000 м³/ч, 6700 Па, 7500 Вт, 400 В · 3 фазы · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): ORB 9 T
Серия: ORB
Цена: 353 331,13 ₽ с НДС

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 4000 м³/ч
Полное давление Pt (макс.): 6700 Па
Частота вращения: 2930 об/мин

Электрические характеристики

Питание: 400 В · 3 фазы · 50 Гц
Потребляемая мощность: 7500 Вт
Номинальный ток: 13.3 А
Класс изоляции: Класс F
Класс энергоэффективности: IE2

Двигатель

Тип двигателя: AC асинхронный
Защита двигателя: TEFC
Число полюсов: 2 полюса
Класс защиты IP: IP55

Шумовые характеристики

Уровень звукового давления Lpa: 74 дБ(А) / 3 м

Конструкция и габариты

Диаметр / профиль: Ø200 мм
Габариты: H 180 мм
Масса изделия: 125 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +40 °C

Упаковка и логистика

Габариты упаковки (Д×Ш×В): 840×860×1010 мм
Масса брутто: 125 кг
Код ТН ВЭД: 841459359000

Документы

Документ о соответствии: Указан в документах этой модели

Описание ORB 9 T

Радиальный вентилятор среднего давления с прямыми лопатками ORB 9 T, Ø200 мм.

Параметры выбора

Ориентиры для выбора ORB 9 T: Производительность Q (макс.) — 4000 м³/ч; Полное давление Pt (макс.) — 6700 Па; Диаметр / профиль — Ø200 мм; Питание — 400 В · 3 фазы · 50 Гц; Потребляемая мощность — 7500 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены ORB 5 T (Производительность Q (макс.) — 1900 м³/ч; Полное давление Pt (макс.) — 3400 Па) и ORB 6 T (Производительность Q (макс.) — 2200 м³/ч; Полное давление Pt (макс.) — 4000 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

Для ORB 9 T опубликованы: габаритный чертёж, документ о соответствии, габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.
