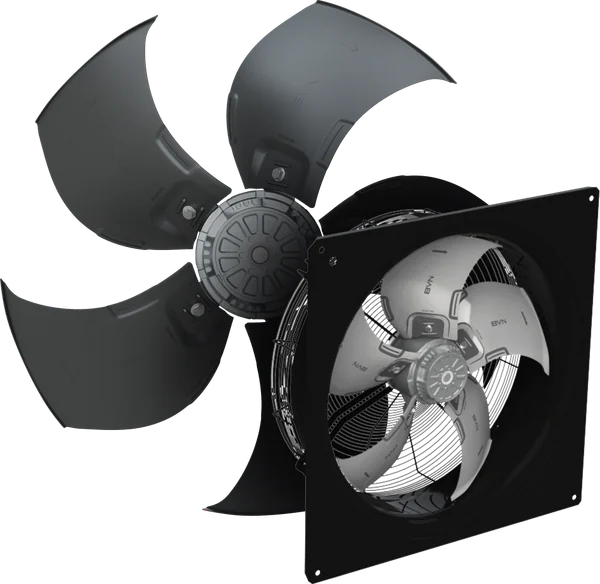

Осевой вентилятор охлаждения SF 2M 200 - B 01, Ø200 мм

Осевой вентилятор охлаждения SF 2M 200 - B 01, Ø200 мм. Характеристики: 770 м³/ч, 75 Па, 70 Вт, 230 В · 1 фаза · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): SF 2M 200 - B 01
Серия: SF
Цена: Цена по запросу

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 770 м³/ч
Полное давление Pt (макс.): 75 Па
Частота вращения: 2600 об/мин

Электрические характеристики

Питание: 230 В · 1 фаза · 50 Гц
Потребляемая мощность: 70 Вт
Номинальный ток: 0.3 А
Конденсатор: 2.5 мкФ · 400 В
Класс изоляции: Класс F

Двигатель

Тип двигателя: AC асинхронный
Защита двигателя: TEAO
Число полюсов: 2 полюса
Класс защиты IP: IP54

Шумовые характеристики

Уровень звукового давления Lpa: 62 дБ(А) / 3 м

Конструкция и габариты

Материал корпуса: сталь
Материал крыльчатки: сталь
Диаметр / профиль: Ø200 мм
Габариты: H 62 мм
Масса изделия: 2.5 кг

Условия эксплуатации

Температура перемещаемой среды: -40 … +65 °C

Упаковка и логистика

Габариты упаковки (Д×Ш×В): 320×320×180 мм
Масса брутто: 3,48 кг
Код ТН ВЭД: 841459259000

Описание SF 2M 200 - B 01

Осевой вентилятор охлаждения SF 2M 200 - B 01, Ø200 мм.

Параметры выбора

Ориентиры для выбора SF 2M 200 - B 01: Производительность Q (макс.) — 770 м³/ч; Полное давление Pt (макс.) — 75 Па; Диаметр / профиль — Ø200 мм; Питание — 230 В · 1 фаза · 50 Гц; Потребляемая мощность — 70 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены SF 4M 250 - A 12 (Производительность Q (макс.) — 1000 м³/ч; Полное давление Pt (макс.) — 70 Па) и SF 4M 250 - D 12 (Производительность Q (макс.) — 1000 м³/ч; Полное давление Pt (макс.) — 70 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

Для SF 2M 200 - B 01 опубликованы: руководство или паспорт, габаритный чертёж. Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.
