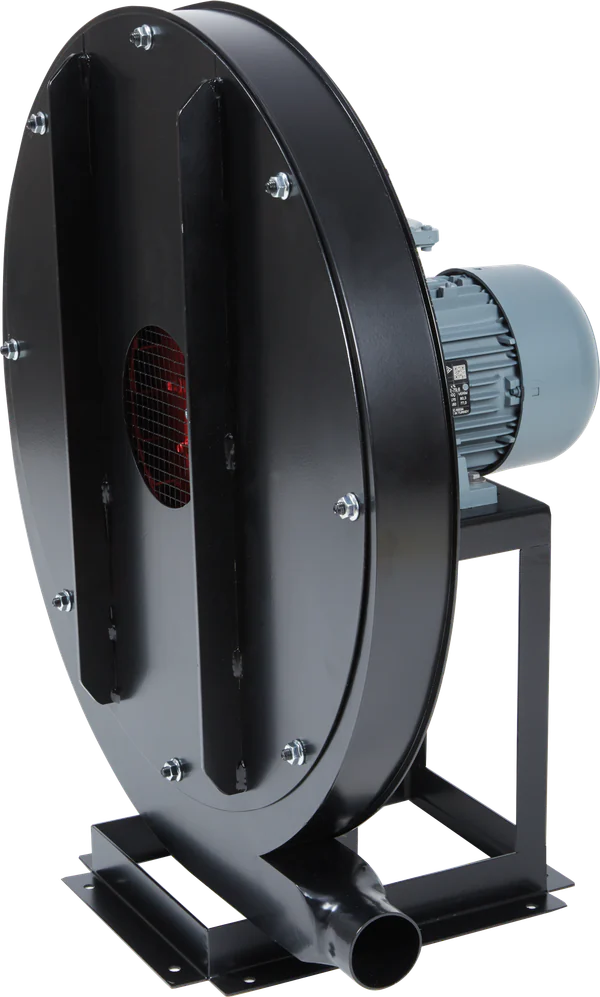

Радиальный вентилятор высокого давления с прямыми лопатками YB 1 T, Ø120 мм

Радиальный вентилятор высокого давления с прямыми лопатками YB 1 T, Ø120 мм. Характеристики: 350 м³/ч, 2450 Па, 370 Вт, 400 В · 3 фазы · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): YB 1 T
Серия: YB
Цена: 84 765,67 ₽ с НДС

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 350 м³/ч
Полное давление Pt (макс.): 2450 Па
Частота вращения: 2800 об/мин

Электрические характеристики

Питание: 400 В · 3 фазы · 50 Гц
Потребляемая мощность: 370 Вт
Номинальный ток: 1.1 А
Класс изоляции: Класс F
Класс энергоэффективности: IE2

Двигатель

Тип двигателя: AC асинхронный
Защита двигателя: TEFC
Число полюсов: 2 полюса
Класс защиты IP: IP55

Шумовые характеристики

Уровень звукового давления Lpa: 56 дБ(А) / 3 м

Конструкция и габариты

Диаметр / профиль: Ø120 мм
Габариты: H 285 мм
Масса изделия: 20 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +40 °C

Упаковка и логистика

Габариты упаковки (Д×Ш×В): 535×595×570 мм
Масса брутто: 20 кг
Код ТН ВЭД: 841459359000

Документы

Документ о соответствии: Указан в документах этой модели

Описание YB 1 T

Радиальный вентилятор высокого давления с прямыми лопатками YB 1 T, Ø120 мм.

Параметры выбора

Ориентиры для выбора YB 1 T: Производительность Q (макс.) — 350 м³/ч; Полное давление Pt (макс.) — 2450 Па; Диаметр / профиль — Ø120 мм; Питание — 400 В · 3 фазы · 50 Гц; Потребляемая мощность — 370 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены YB 2 T (Производительность Q (макс.) — 420 м³/ч; Полное давление Pt (макс.) — 2900 Па) и YB 3 T (Производительность Q (макс.) — 450 м³/ч; Полное давление Pt (макс.) — 3800 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

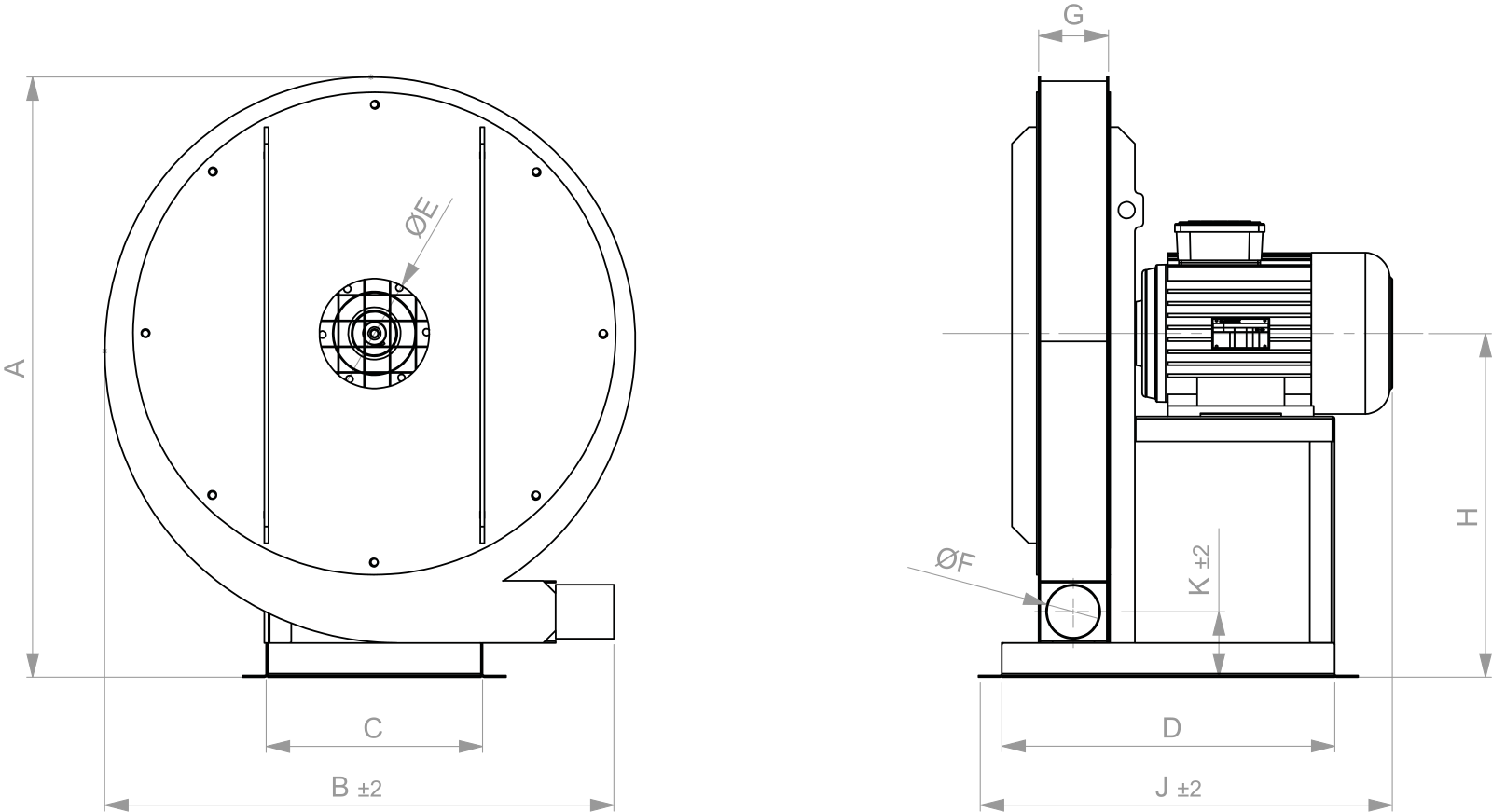

Для YB 1 T опубликованы: габаритный чертёж, документ о соответствии, габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.
