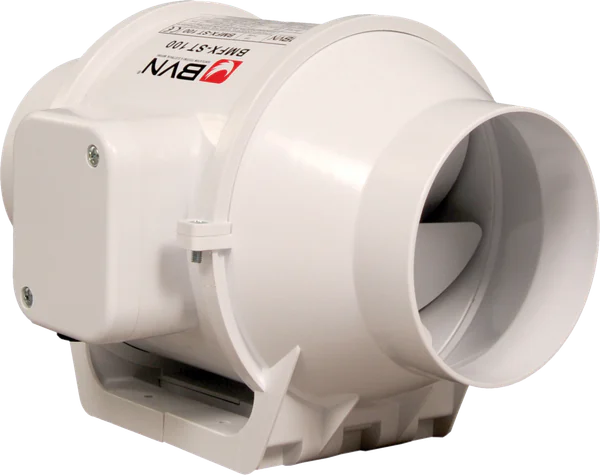

Диагональный канальный вентилятор (mixed-flow) BMFX 100/2V, Ø100 мм

Диагональный канальный вентилятор (mixed-flow) BMFX 100/2V, Ø100 мм. Характеристики: 199 м³/ч, 134 Па, 20 Вт, 230 В · 1 фаза · 50 Гц. Цена, срок поставки и техническая документация — в карточке товара.

Модель и цена

Артикул (SKU): BMFX 100/2V
Серия: BMFX
Цена: Цена по запросу

Технические характеристики

Аэродинамические характеристики

Производительность Q (макс.): 199 м³/ч
Полное давление Pt (макс.): 134 Па
Частота вращения: 2200 об/мин

Электрические характеристики

Питание: 230 В · 1 фаза · 50 Гц
Потребляемая мощность: 20 Вт
Номинальный ток: 0.11 А
Конденсатор: 1 мкФ · 400 В
Класс изоляции: Класс B

Двигатель

Тип двигателя: AC асинхронный
Защита двигателя: TEAO
Число полюсов: 2 полюса
Класс защиты IP: IP44

Шумовые характеристики

Уровень звукового давления Lpa: 31 дБ(А) / 3 м

Конструкция и габариты

Диаметр / профиль: Ø100 мм
Габариты: H 60 мм
Масса изделия: 1.8 кг

Условия эксплуатации

Температура перемещаемой среды: -20 … +40 °C

Упаковка и логистика

Габариты упаковки (Д×Ш×В): 215×312×225 мм
Масса брутто: ≈ 1,8 кг
Код ТН ВЭД: 841459259000

Документы

Документ о соответствии: Указан в документах этой модели

Описание BMFX 100/2V

Диагональный канальный вентилятор (mixed-flow) BMFX 100/2V, Ø100 мм.

Параметры выбора

Ориентиры для выбора BMFX 100/2V: Производительность Q (макс.) — 199 м³/ч; Полное давление Pt (макс.) — 134 Па; Диаметр / профиль — Ø100 мм; Питание — 230 В · 1 фаза · 50 Гц; Потребляемая мощность — 20 Вт. Для выбора сопоставьте расход и давление с требованиями вентиляционной системы, затем проверьте питание и присоединительные размеры. Рабочую точку уточняют по аэродинамической характеристике выбранной модели.

Сравнение типоразмеров

В том же семействе представлены BMFX-ST 100/2V (Производительность Q (макс.) — 176 м³/ч; Полное давление Pt (макс.) — 121 Па) и BMFX-ST 125/2V (Производительность Q (макс.) — 218 м³/ч; Полное давление Pt (макс.) — 105 Па). Ссылки на соседние модели приведены ниже. Сравнение помогает выбрать исполнение, но не подтверждает взаимозаменяемость, одинаковые условия работы или наличие на складе.

Документация

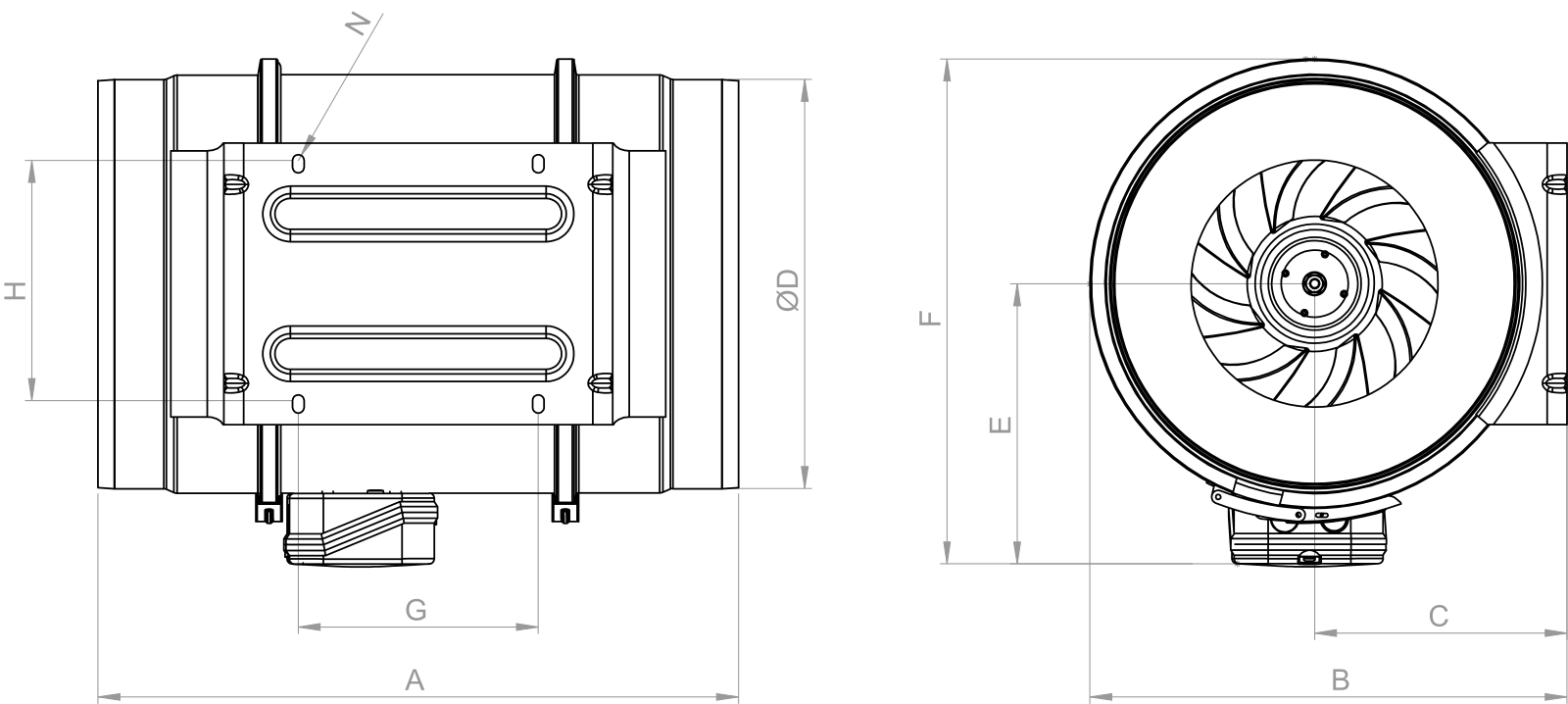

Для BMFX 100/2V опубликованы: BIM-модель Revit, габаритный чертёж, руководство или паспорт, документ о соответствии, габаритный чертёж (изображение). Перейдите к документам этой модели: состав файлов зависит от артикула. Для согласования заказа используйте полное обозначение модели, а для проверки монтажа — размеры выбранного исполнения.

Описание носит справочно-информационный характер и не является публичной офертой. Характеристики приведены по данным программы подбора производителя и требуют самостоятельной проверки по документации и проекту объекта.
