Коротко: подбор за 3 шага
- Диаметр = диаметру воздуховода. Вентилятор вставляется в разрыв круглого канала: для канала Ø160 мм берите BDTX 160.
- Проверьте расход. Нужный расход воздуха посчитайте по кратности (методика расчёта) и сравните с производительностью модели с учётом сопротивления сети.
- Запас на сопротивление. Если в сети фильтр, шумоглушитель, длинная трасса или несколько отводов — сравните усиленную B-версию и обязательно сверьте её присоединительный диаметр в карточке.
Подбор по диаметру и рабочей точке
Примеры максимального расхода моделей по FSP. Это не готовое назначение для помещения: требуемые расход и давление определяются расчётом сети.
- BDTX 100–125 — 240–315 м³/ч.
- BDTX 150–160 — 422–440 м³/ч.
- BDTX 200–250 — до 1150 м³/ч.
- BDTX 315-B — 1750 м³/ч; BDTX 355-B — 2620 м³/ч.
При сравнении центробежного BDTX с осевой моделью проверяйте обе кривые Q–H в требуемой рабочей точке. Тип колеса сам по себе не подтверждает пригодность для конкретной сети (подробнее — осевой или радиальный).
Таблица моделей BDTX: характеристики и наличие
| Модель | Расход | Давление | Шум | Наличие |
|---|---|---|---|---|
| BDTX 100 | 240 м³/ч | 300 Па | 44 дБ(А) / 3 м | Предзаказ |
| BDTX 125 | 315 м³/ч | 300 Па | 43 дБ(А) / 3 м | Предзаказ |
| BDTX 150 | 422 м³/ч | 315 Па | 46 дБ(А) / 3 м | В наличии · 83 шт |
| BDTX 160 | 440 м³/ч | 310 Па | 45 дБ(А) / 3 м | В наличии · 228 шт |
| BDTX 200 A | 735 м³/ч | 400 Па | 46 дБ(А) / 3 м | В наличии · 163 шт |
| BDTX 200 B | 875 м³/ч | 450 Па | 48 дБ(А) / 3 м | В наличии · 68 шт |
| BDTX 250 A | 1010 м³/ч | 500 Па | 45 дБ(А) / 3 м | В наличии · 89 шт |
| BDTX 250 B | 1150 м³/ч | 550 Па | 47 дБ(А) / 3 м | В наличии · 81 шт |
| BDTX 315 A | 1450 м³/ч | 660 Па | 48 дБ(А) / 3 м | Под заказ |
| BDTX 315 B | 1750 м³/ч | 660 Па | 49 дБ(А) / 3 м | В наличии · 70 шт |
| BDTX 355 A | 1300 м³/ч | 255 Па | 45 дБ(А) / 3 м | Предзаказ |
| BDTX 355 B | 2620 м³/ч | 870 Па | 54 дБ(А) / 3 м | Предзаказ |
Нажмите на модель — откроется карточка с полными характеристиками, габаритным чертежом и наличием. Все данные — из программы подбора Bahcivan FSP.
BDTX, B-версии и BDTX-EC: в чём разница
- BDTX — базовые модели: оптимальное соотношение цены и производительности для типовых задач.
- BDTX …-B — усиленные версии типоразмера с увеличенными расходом и давлением (например, BDTX 315-B — 1750 м³/ч). Присоединительный диаметр сверяйте в карточке: у некоторых B-версий он отличается от базовой модели.

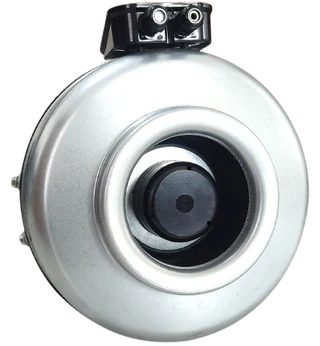

- BDTX-EC — версии с EC-двигателем. Расход, давление, электрические параметры и предусмотренный способ управления сверяйте в карточке и паспорте выбранной модели.
Регулировка оборотов
Для совместимой однофазной BDTX с электродвигателем BVN расчётный пусковой ток принимают равным номинальному току ×3; BSC выбирают с допустимым током не ниже результата. Для двигателя другого производителя коэффициент ×3 не применяют — пусковой ток и совместимость подтверждает его производитель. Для EC-версий используйте только способ управления, указанный в паспорте выбранной модели.
Монтаж
- Допустимое положение вентилятора и способ крепления проверяйте по руководству конкретного артикула BDTX. Сопоставьте присоединительные размеры с каналом и предусмотрите доступ для обслуживания.
- Для виброразвязки используйте гибкие вставки, для тихих помещений — канальный шумоглушитель после вентилятора (как уменьшить шум).
- Для бытовой кухонной вытяжки ставьте жироулавливающий фильтр до вентилятора; для профессиональных кухонь берите серии с вынесенным двигателем (BKEF-R).
Что дальше
