Коротко: чем отличаются осевой и радиальный
- Осевой — большой расход воздуха при малом сопротивлении сети. Обдув, проветривание, общеобменная вентиляция.
- Радиальный (центробежный) — высокое давление при компактных размерах. Длинные сети, фильтры, технологические процессы.
- Сомневаетесь? Ориентируйтесь на сопротивление сети: высокое — радиальный, низкое — осевой.
Осевой и радиальный — два основных типа вентиляторов, и путать их нельзя: при одинаковой мощности они решают разные задачи. Разница в том, как колесо гонит воздух — и именно она определяет, сколько воздуха и при каком давлении вы получите.
Как они устроены
Осевой работает как пропеллер: воздух движется вдоль оси вращения, прямо сквозь колесо. Такая схема перемещает большие объёмы воздуха, но плохо «продавливает» сопротивление — давление невысокое.
Радиальный (центробежный) устроен иначе: колесо в спиральном корпусе-улитке захватывает воздух по оси и за счёт центробежной силы отбрасывает его в сторону, поворачивая поток на 90°. Это создаёт высокое давление при компактных размерах, но расход относительно меньше.
Сравнение
| Параметр | Осевой | Радиальный |
|---|---|---|
| Направление потока | Вдоль оси | Поворот на 90° (центробежно) |
| Расход воздуха | Большой | Меньше |
| Давление | Низкое | Высокое |
| Сопротивление сети | Малое | Большое |
| Типичная задача | Обдув, общеобменка | Сети, фильтры, технология |
Сравнение качественное: конкретные расход и давление зависят от модели и рабочей точки — сверяйте по кривой в карточке товара.
Когда выбирать осевой
Осевой вентилятор берут, когда нужно переместить много воздуха при низком сопротивлении: обдув теплообменников и оборудования, общеобменная вентиляция цехов, ферм, теплиц и складов, проветривание, охлаждение. У BVN это:

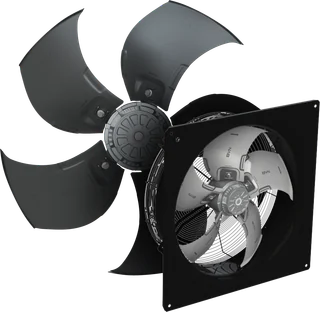

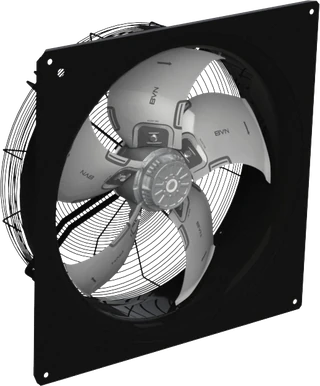

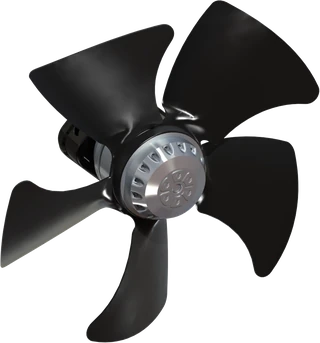

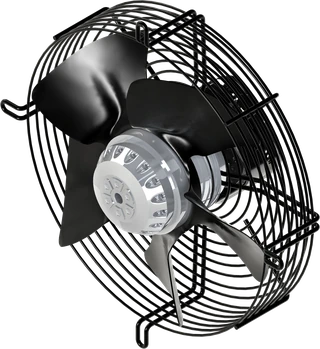

- Охлаждающие — серии SF, SFX, SFG (Ø200–910 мм) для конденсаторов, чиллеров, градирен.

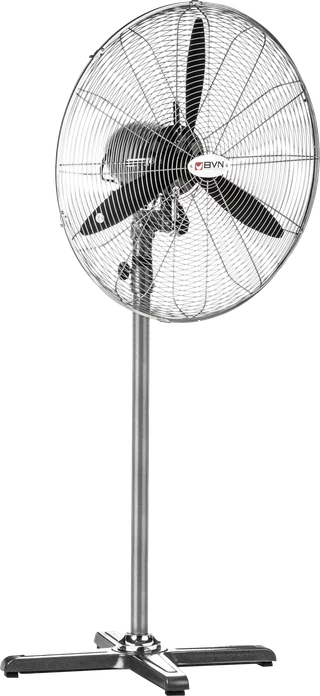

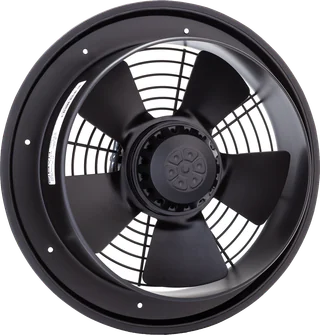

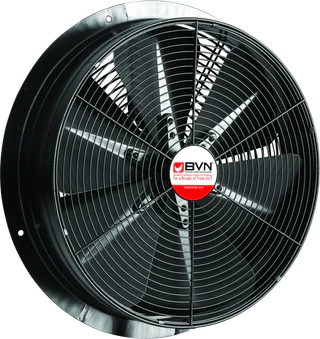

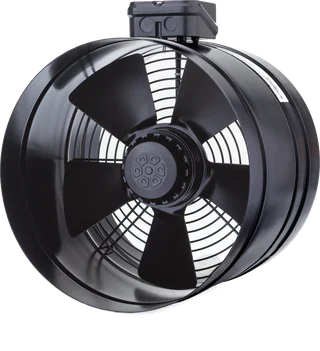

- Настенные и канальные — BDRAX и BORAX в круглом корпусе, BSM/BST и BSV — промышленные настенные и напольные.

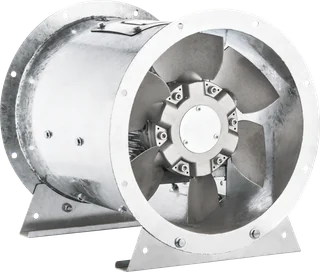

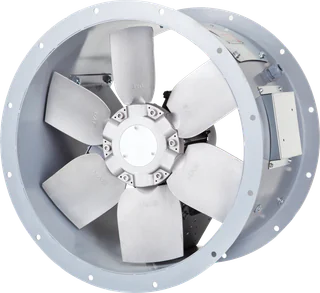

- Канальные большой производительности — ARMO-A, BTFM (подпор воздуха).
Когда выбирать радиальный
Радиальный нужен там, где сеть сопротивляется потоку или требуется высокое давление: протяжённые воздуховоды, фильтры, поддув котлов, пневмотранспорт, встройка в приточные установки. У BVN это:

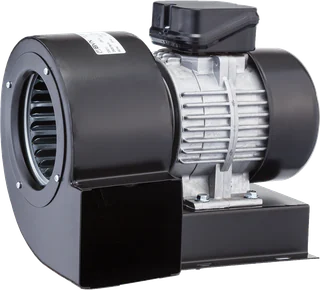

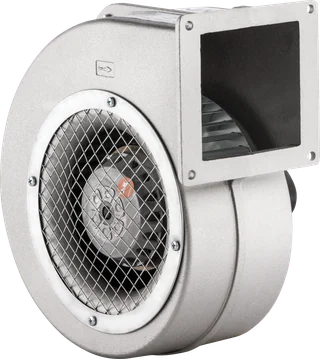

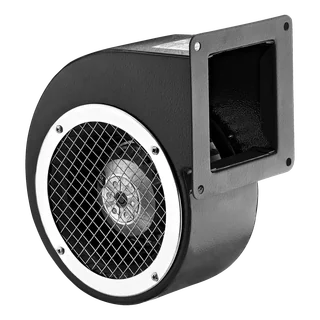

- Улитки — OBR, BDRS, BDRAS (одностороннего всасывания, 220 В) для обдува и техвентиляции.

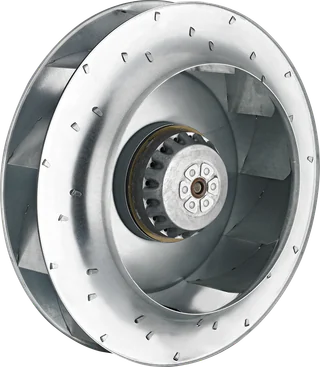

- Мотор-колёса — BDRKF (AC и EC) для приточных установок и щитовых вентиляторов.

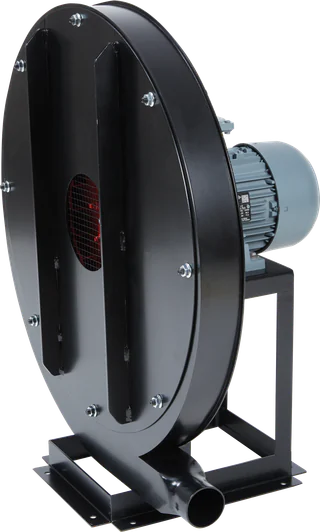

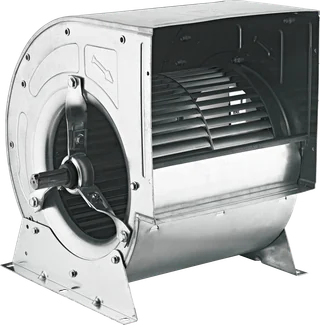

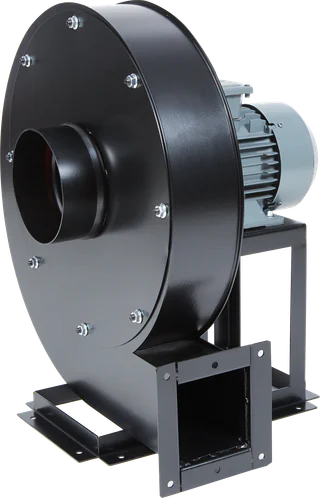

- Высокое давление и двустороннее всасывание — YB (высоконапорные), ORB (среднего давления), BRV/BRV-K (двустороннего всасывания).
Как выбрать за два шага
- Оцените сопротивление сети. Короткий канал, обдув, проветривание — низкое сопротивление, подойдёт осевой. Длинные воздуховоды, фильтры, технологический процесс — высокое, нужен радиальный.
- Сверьте рабочую точку по кривой. Убедитесь, что выбранная модель даёт нужный расход при давлении вашей сети — кривая «расход–давление» есть в карточке каждого товара.
Как рассчитать расход и рабочую точку — в статьях «Расчёт воздухообмена» и «Как подобрать канальный вентилятор».
Вопросы и ответы
Чем отличается радиальный вентилятор от осевого?
Радиальный (центробежный) развивает в разы большее давление и подходит для протяжённых сетей, фильтров и технологических процессов; осевой даёт большой расход при малом сопротивлении сети.
Какой вентилятор выбрать для длинного воздуховода?
Чем длиннее сеть и больше в ней фильтров, поворотов и решёток, тем выше сопротивление — берите радиальный, он «продавит» сеть. Для короткого прямого канала достаточно осевого или канального.
Что мощнее — осевой или радиальный?
«Мощнее» зависит от задачи: осевой выигрывает по расходу, радиальный — по давлению. Сравнивать нужно не мощность, а рабочую точку (расход при нужном давлении) по кривой.
Какой вентилятор тише?
Зависит от модели и режима, а не только от типа. Общие способы снизить шум — в статье «Как уменьшить шум вентилятора».
Что дальше
Не уверены, какой тип нужен?
Опишите задачу и параметры сети — подскажем, осевой или радиальный, подберём модель по рабочей точке и пришлём предложение.
