Коротко: как подобрать канальный вентилятор за 4 шага
- Расход. Посчитайте нужный расход воздуха (м³/ч) по санитарной норме или кратности воздухообмена.
- Диаметр. Подберите типоразмер под диаметр воздуховода — для круглых каналов Ø100–355 мм это серия BDTX.
- Давление. Проверьте по кривой в карточке, что при сопротивлении вашей сети вентилятор даёт нужный расход.
- Шум и управление. Учтите уровень шума и способ регулирования оборотов (регулятор BSC по пусковому току).
Канальный вентилятор ставится в разрыв воздуховода и тянет воздух по сети. Ошибка подбора всегда сводится к одному из двух: взяли «по диаметру», не проверив расход и давление, — и вентилятор не вытягивает; либо взяли с большим запасом — и получили лишний шум и переплату. Ниже — методика, по которой инженеры BVN отвечают на вопрос, как выбрать канальный вентилятор под конкретную задачу — от расхода до шума.
Шаг 1. Посчитайте нужный расход воздуха
Расход (производительность) измеряется в м³/ч — это объём воздуха, который вентилятор должен переместить за час. Есть два способа его определить.
Способ А — по санитарной норме (для квартир)
Для квартир нормируемый воздухообмен задаёт СП 54.13330.2022 «Здания жилые многоквартирные» (актуализированная редакция СНиП 31-01-2003): кратность и расход воздуха в помещениях принимают по таблице 7.1, а расчётные параметры воздуха — по СП 60.13330. Опорные минимальные значения вытяжки из «грязных» помещений:
| Помещение | Норма вытяжки |
|---|---|
| Кухня с электроплитой | 60 м³/ч |
| Кухня с газовой плитой (4 конфорки) | ≈ 90 м³/ч |
| Ванная комната | 25 м³/ч |
| Туалет (уборная) | 25 м³/ч |
| Совмещённый санузел | 50 м³/ч |
| Жилая комната | 3 м³/ч на 1 м² площади |
Значения даны как опорные. Точные цифры зависят от действующей редакции норм, числа конфорок и решения проектировщика — перед заказом сверьтесь с проектом вентиляции вашего объекта.
Способ Б — по кратности воздухообмена
Для нежилых помещений расход считают по формуле L = V × n, где V — объём помещения в м³ (площадь × высота), n — кратность воздухообмена (сколько раз за час полностью меняется воздух). Ориентировочные справочные кратности (точные значения для общественных и производственных зданий задают профильные своды правил, прежде всего СП 60.13330):
| Помещение | Кратность n, 1/ч |
|---|---|
| Жилые комнаты | 1 |
| Офис, переговорная | 2–3 |
| Кухня | 3 |
| Санузлы | 5–8 |
| Кафе, торговый зал | 8–10 |
Запас. К полученному расходу добавьте примерно 15–20% — это практическое правило: решётки, фильтр и изгибы воздуховода «съедают» часть производительности. Если в системе есть приток, расход вытяжки и притока балансируют между собой.
Шаг 2. Определите диаметр и тип корпуса

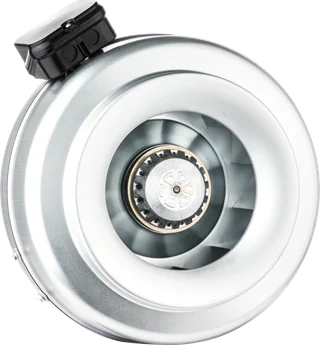

Диаметр патрубка вентилятора должен совпадать с диаметром воздуховода: для Ø150 мм берут BDTX 150, для Ø200 мм — BDTX 200 и так далее. BDTX — самая ходовая серия круглых канальных вентиляторов BVN со стальным корпусом и рабочим колесом с назад загнутыми лопатками; монтируется в любом положении.
| Воздуховод | Круглый канальный (BVN) |
|---|---|
| Ø100 / 125 / 150 / 160 мм | BDTX 100 … BDTX 160 |
| Ø200 / 250 / 315 / 355 мм | BDTX 200 … BDTX 355 |

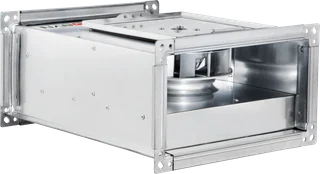

| Прямоугольные каналы | BDKF, BDKF-R (с откидной крышкой обслуживания) |
| Квадратные каналы | BKKF (назад загнутые лопатки) |
Для кухонной вытяжки с высокой температурой берут серии с вынесенным двигателем (BKEF), а для размещения рядом с тихими помещениями — шумоизолированные исполнения.
Шаг 3. Проверьте рабочее давление по кривой
Расход — это половина дела. Любая сеть воздуховодов сопротивляется потоку: чем длиннее трасса, чем больше поворотов, решёток и чем плотнее фильтр — тем выше сопротивление (измеряется в Па). Реальная производительность вентилятора в вашей системе — это рабочая точка: пересечение кривой вентилятора и кривой сопротивления сети.
Поэтому подбирать «по табличной максимальной производительности» нельзя — на максимуме давление равно нулю. В карточке каждого канального вентилятора BVN есть кривая «расход — давление» (Q–H): найдите на ней точку с нужным вам расходом и убедитесь, что вентилятор обеспечивает её при давлении вашей сети.
- Короткий прямой канал (вытяжка из санузла, 2–4 м) — сопротивление низкое, подойдёт почти любая модель нужного диаметра.
- Длинная разветвлённая сеть с фильтром и решётками — берите модель с запасом по давлению и предусмотренным паспортом способом регулирования.
Не уверены в расчёте сети? Пришлите длину трассы, число поворотов и решёток — рассчитаем рабочую точку и подберём модель в программе подбора FSP.
Шаг 4. Шум и регулирование оборотов

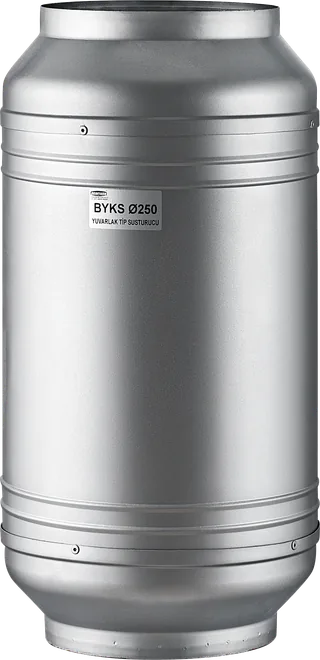

Шум. Тихие канальные и бытовые модели начинаются от 30 дБ(А) — точное значение указано в характеристиках каждой модели. Для BDKS и BYKS FSP публикует ослабление по октавным полосам: значение зависит от типоразмера и частоты и находится в диапазоне 3–50 дБ. Подбор выполняют по таблице конкретной модели и акустическому расчёту.
Регулирование. Для совместимого однофазного электродвигателя BVN расчётный пусковой ток принимают равным тройному номинальному: Iпуск = Iном × 3. BSC выбирают с допустимым током не ниже расчётного значения и проверяют по схеме подключения конкретной модели. Для двигателя другого производителя коэффициент ×3 не применяют: пусковой ток и совместимость должен подтвердить его производитель.
Трёхфазным моделям нужен частотный преобразователь. Для EC-вентилятора способ управления и совместимую автоматику проверяйте в характеристиках и паспорте конкретной модели.
Частые ошибки при подборе
- Подбор только по диаметру воздуховода — без проверки расхода и давления.
- Расчёт по «максимальной производительности» из таблицы — без учёта сопротивления сети.
- Забыли про запас на фильтр и решётки — реальный расход оказывается ниже нужного.
- Регулятор скорости выбран без запаса по пусковому току — перегревается.
- Вытяжка есть, а притока нет — вентилятор «не тянет» из-за разрежения.
Вопросы и ответы
Как подобрать канальный вентилятор по диаметру?
Диаметр патрубка должен совпадать с диаметром воздуховода: для Ø100 мм — BDTX 100, для Ø150 мм — BDTX 150 и т.д. Затем проверьте расход (м³/ч) и давление (Па) по кривой производительности в карточке товара или подберите по параметрам в программе подбора.
Можно ли регулировать скорость канального вентилятора?
Возможность регулирования зависит от двигателя конкретной модели. Для совместимого электродвигателя BVN расчётный пусковой ток определяют как номинальный ток ×3 и выбирают BSC с допустимым током не ниже результата. Для двигателя другого производителя коэффициент ×3 не используют: исходные параметры и совместимость подтверждает его производитель.
Нужен ли обратный клапан?
Да, если канал общий или возможна обратная тяга — выбирайте модель с обратным клапаном или ставьте отдельный клапан по диаметру. Это исключает поступление воздуха и запахов обратно в помещение при выключенном вентиляторе.
Что из канальных вентиляторов есть в наличии?
Статус поставки и свободный остаток каждой модели обновляются в карточке товара и разделе «В наличии». Срок поставки отсутствующей позиции фиксируется в коммерческом предложении.
